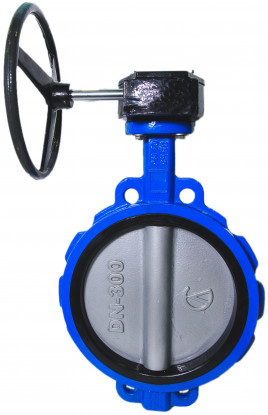

Затвор дисковый поворотный 32ч301р
Описание
ПРИМЕНЕНИЕ
Системы горячего и холодного водоснабжения,
канализации, пожаротушения, вентиляции и кондиционирования.
Рабочая среда: вода, воздух.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Может быть использован для регулирования потока среды. Установочное положение: любое.
- Верхний фланец по ГОСТ Р 55510 (150 5211).
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 1,0 МПа (DN250); 1,6 МПа (DN300). Максимальная температура рабочей среды: +115*С.
Температура окружающей среды: от -15 до +40*С.
Габаритные размеры
| DN | A | B | V | C | D | D1 | nхød | Тип присоединения по ГОСТ 55510 (ISO 5211) | øF | øE | øt | s1 | s2 | d1 | H | H1 | H2 | W | Масса, кг |
| 250 | 266 | 191,5 | 35,5 | 68 | 330 | 350/355 | 12х25 | F10 | 125 | 102 | 30 | 8 | 34 | 12 | 305 | 225 | 80 | 287 | 36 |
| 300 | 333 | 240 | 35,5 | 78 | 375 | 410 | 12х25 | F10 | 125 | 102 | 30 | 8 | 34 | 12 | 305 | 225 | 80 | 287 | 48 |
НОРМЫ И СТАНДАРТЫ
производство в соответсвии ГОСТ 5762;
строительная длина в соответствии ГОСТ 3706;
фланцевое соединение согласно ГОСТ 33259;
процедуры испытаний соответствуют ГОСТ 33257.
