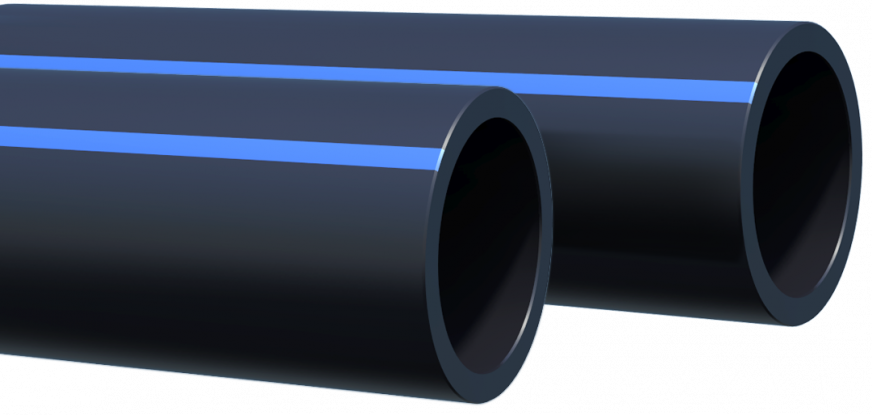

Трубы напорные из полиэтилена ПЭ100 и ПЭ100RC
Трубы из ПЭ 100 и ПЭ 100 RC с защитной оболочкой и без неё диаметром 20–1200 мм. Данные трубы предназначены для траншейного и бестраншейного способа прокладки напорных сетей водоснабжения и водоотведения. Трубы производятся по ТУ 22.21.21-017-50049230-2018 и соответствуют ГОСТ 18599-2001 с изм. 1 и 2.
В соответствии с классификацией труб из ПЭ100 RC РМД 40-20-2013, трубы с защитной оболочкой относятся к типу 3.
Трубы с защитной оболочкой изготавливаются из ПЭ 100 или ПЭ 100 RC, а защитная оболочка – из PP.
Отличительной чертой полиэтилена ПЭ 100 RC является повышенная стойкость к распространению трещин по сравнению с обычным полиэтиленом ПЭ 100. При условии соблюдения правил монтажа и эксплуатации срок службы сетей из труб ПЭ 100 RC составляет 100 лет
| SDR11 | SDR13,6 | SDR17 | SDR21 | SDR26 | Номинальная толщина защитной оболочки, мм | |||||||
| Номинальное давление, 105Па (бар) | ||||||||||||
| PN16 | PN12,5 | PN10 | PN 8 | PN 6,3 | Номинальная толщина, мм | Предельное отклонение, мм | ||||||
| Номинальный наружный диаметр, d, мм | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | e, мм | Масса 1 м, кг | ||
| Бухты, отрезки длиной L = 13 м | ||||||||||||
| 20 | 2 | 0,12 | - | - | - | - | - | - | - | - | - | - |
| 25 | 2,3 | 0,17 | 2 | 0,15 | - | - | - | - | - | - | - | - |
| 32 | 3 | 0,28 | 2,4 | 0,23 | 2 | 0,19 | - | - | - | - | - | - |
| 40 | 3,7 | 0,43 | 3 | 0,36 | 2,4 | 0,3 | 2 | 0,25 | - | - | - | - |
| 50 | 4,6 | 0,67 | 3,7 | 0,55 | 3 | 0,45 | 2,4 | 0,37 | 2 | 0,31 | - | - |
| 63 | 5,8 | 1,06 | 4,7 | 0,88 | 3,8 | 0,72 | 3 | 0,58 | 2,5 | 0,49 | 0,8 | 0,5 |
| 75 | 6,8 | 1,48 | 5,6 | 1,24 | 4,5 | 1,02 | 3,6 | 0,83 | 2,9 | 0,67 | 0,8 | 0,5 |
| 90 | 8,2 | 2,14 | 6,7 | 1,78 | 5,4 | 1,47 | 4,3 | 1,19 | 3,5 | 0,98 | 0,9 | 0,4 |
| 110 | 10 | 3,17 | 8,1 | 2,64 | 6,6 | 2,18 | 5,3 | 1,78 | 4,2 | 1,44 | 0,9 | 0,6 |
| Отрезки длиной L = 13 м | ||||||||||||
| 125 | 11,4 | 4,12 | 9,2 | 3,4 | 7,4 | 2,78 | 6 | 2,28 | 4,8 | 1,85 | 1 | 0,6 |
| 140 | 12,7 | 5,13 | 10,3 | 4,26 | 8,3 | 3,49 | 6,7 | 2,85 | 5,4 | 2,33 | 1,1 | 0,6 |
| 160 | 14,6 | 6,74 | 11,8 | 5,56 | 9,5 | 4,56 | 7,7 | 3,74 | 6,2 | 3,06 | 1,1 | 0,6 |
| 180 | 16,4 | 8,51 | 13,3 | 7,05 | 10,7 | 5,77 | 8,6 | 4,7 | 6,9 | 3,81 | 1,1 | 0,6 |
| 200 | 18,2 | 10,5 | 14,7 | 8,65 | 11,9 | 7,11 | 9,6 | 5,83 | 7,7 | 4,73 | 1,2 | 0,6 |
| 225 | 20,5 | 13,3 | 16,6 | 11 | 13,4 | 9,02 | 10,8 | 7,36 | 8,6 | 5,94 | 1,3 | 0,6 |
| 250 | 22,7 | 16,3 | 18,4 | 13,5 | 14,8 | 11,1 | 11,9 | 9,01 | 9,6 | 7,36 | 1,4 | 0,7 |
| 280 | 25,4 | 20,5 | 20,6 | 17 | 16,6 | 13,9 | 13,4 | 11,4 | 10,7 | 9,18 | 1,4 | 0,8 |
| 315 | 28,6 | 25,9 | 23,2 | 21,5 | 18,7 | 17,6 | 15 | 14,3 | 12,1 | 11,7 | 1,5 | 0,8 |
| 355 | 32,2 | 32,9 | 26,1 | 27,2 | 21,1 | 22,4 | 16,9 | 18,2 | 13,6 | 14,8 | 1,6 | 0,8 |
| 400 | 36,3 | 41,8 | 29,4 | 34,5 | 23,7 | 28,3 | 19,1 | 23,1 | 15,3 | 18,7 | 1,8 | 0,8 |
| 450 | 40,9 | 52,9 | 33,1 | 43,8 | 26,7 | 35,9 | 21,5 | 29,3 | 17,2 | 23,7 | 1,9 | 0,9 |
| 500 | 45,4 | 65,3 | 36,8 | 54 | 29,7 | 44,3 | 23,9 | 36,1 | 19,1 | 29,2 | 2 | 1 |
| 560 | 50,8 | 81,8 | 41,2 | 67,7 | 33,2 | 55,5 | 26,7 | 45,2 | 21,4 | 36,6 | 2,2 | 1 |
| 630 | 57,2 | 104 | 46,3 | 85,6 | 37,4 | 70,3 | 30 | 57,1 | 24,1 | 46,4 | 2,5 | 1 |
| 710 | 64,5 | 132 | 52,2 | 109 | 42,1 | 89,3 | 33,9 | 72,8 | 27,2 | 59,1 | 3 | 2 |
| 800 | 72,6 | 167 | 58,8 | 138 | 47,4 | 113 | 38,1 | 92,3 | 30,6 | 74,9 | 3 | 2 |
| 900 | - | - | 66,1 | 175 | 53,3 | 143 | 42,9 | 117 | 34,4 | 94,7 | 3 | 2 |
| 1000 | - | - | 73,5 | 216 | 59,3 | 177 | 47,7 | 144 | 38,2 | 117 | 3 | 2 |
| 1200 | - | - | - | - | 71,1 | |||||||
