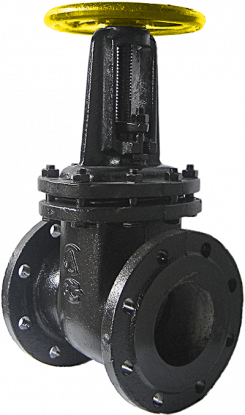

Задвижка чугунная 30ч7бк

Описание

DN 50-200
PN=1,0 МПа

ПРИМЕНЕНИЕ

Рабочая среда:воздух.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выдвижной шпиндель.
Установочное положение: любое (кроме маховиком вниз).
Малые потери давления.
Запорное устройство выполнено без уплотнительных колец.
Герметичность затвора соответствует классу «А» по ГОСТ 9544.

РАБОЧИЕ УСЛОВИЯ

Максимальное рабочее давление: 1,0 МПа.

Максимальная температура рабочей среды: +100°С.

Температура окружающей среды: от -15 до +40°С.

Габаритные размеры

DN	PN	L	H	H1	V	D	D1	D2	nхød	Масса, кг
50	10	180	245	308	160	125х125	125	102	4х18	11,5
	16
80	10	210	310	310	200	150х150	160	133	4х18	19
	16
100	10	230	380	380	200	215	180	158	8х18	30,5
	16
150	10	280	500	640	240	280	240	212	8х22	58
	16
200	10	330	650	818	280	335	295	268	8х22	99
	16								12х22

НОРМЫ И СТАНДАРТЫ

производство в соответсвии ГОСТ 5762;

строительная длина в соответствии ГОСТ 3706;

фланцевое соединение согласно ГОСТ 33259;

процедуры испытаний соответствуют ГОСТ 33257.

Тип задвижки 30ч7бк - параллельная с выдвижным шпинделем.
Задвижка чугунная 30ч7бк предназначена для установки в качестве запорного устройства на трубопроводах низкого давления.
Присоединение задвижки чугунной 30ч7бк к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение задвижки чугунной 30ч7бк любое, кроме положения – маховиком вниз.
Вид управления 30ч7бк – ручной привод.
Рабочая среда – воздух.
Температура рабочей среды не более +100⁰С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «А» по ГОСТ 9544.
Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – серый чугун СЧ 20 ГОСТ 1412.

Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2 по ГОСТ 15150.
Полный средний срок службы не менее 10 лет.
