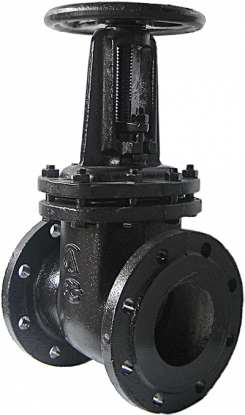

Задвижка чугунная 30ч6бк
DN 50-200 PN=1,0 МПа; 1,6 МПа
ПРИМЕНЕНИЕ
Рабочая среда: вода, масло, нефть.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Выдвижной шпиндель.
- Установочное положение: любое (кроме маховиком вниз).
- Малые потери давления.
- Запорное устройство выполнено без уплотнительных колец.
- Герметичность затвора соответствует классу «Д» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 1,6 МПа.
Максимальная температура рабочей среды: вода +115°С; масло, нефть +90°С. Температура окружающей среды: от -15 до +40°С; для воды +1 до +40°С.
Габаритные размеры
| DN | PN | L | H | H1 | V | D | D1 | D2 | nхød | Масса, кг |
| 50 | 10 | 180 | 245 | 308 | 160 | 125х125 | 125 | 102 | 4х18 | 11,5 |
| 16 | ||||||||||
| 80 | 10 | 210 | 310 | 385 | 200 | 150х150 | 160 | 133 | 4х18 | 19 |
| 16 | ||||||||||
| 100 | 10 | 230 | 380 | 488 | 200 | 215 | 180 | 158 | 8х18 | 30,5 |
| 16 | ||||||||||
| 150 | 10 | 280 | 500 | 640 | 240 | 280 | 240 | 212 | 8х22 | 58 |
| 16 | ||||||||||
| 200 | 10 | 330 | 650 | 818 | 280 | 335 | 295 | 268 | 8х22 | 99 |
| 16 | 12х22 |
НОРМЫ И СТАНДАРТЫ
производство в соответсвии ГОСТ 5762;
строительная длина в соответствии ГОСТ 3706;
фланцевое соединение согласно ГОСТ 33259;
процедуры испытаний соответствуют ГОСТ 33257.
Тип задвижки 30ч6бр PN10/16 - параллельная с выдвижным шпинделем.
Задвижка 30ч6бр PN10/16 предназначена для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки 30ч6бр PN10/16 к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение задвижки 30ч6бр PN10/16 любое, кроме положения – маховиком вниз.
Вид управления задвижки 30ч6бр PN10/16 – ручной привод.
Рабочая среда – вода, пар.
Температура рабочей среды не более +2250С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.
Материал:
- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
- уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки 30ч6бр PN10/16 соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
Задвижки 30ч6бр PN10/16 изготавливаются на давление до 16 атмосфер (1,6 МПа)
