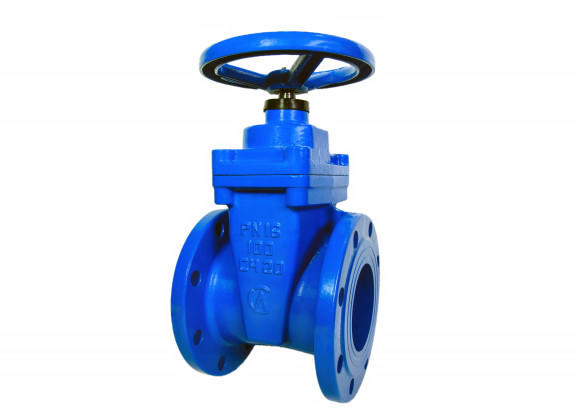

Задвижка чугунная 30ч39р SL14
Описание
DN 50-100 PN=1,0 МПа; 1,6 МПа
ПРИМЕНЕНИЕ
Системы горячего и холодного водоснабжения, водоотведения, канализации, пожаротушения, орошения.
Рабочая среда: вода, сточные воды, жидкие неагрессивные среды, воздух.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Универсальная рассверловка фланцев PN 10 и PN 16 по ГОСТ 33259
- Невыдвижной шпиндель.
- Нет застойных зон.
- Малые потери давления.
- Порошковое эпоксидное покрытие толщиной 150-300 микрон.
- Герметичность затвора соответствует классу «А» по ГОСТ 9544.
РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 1,6 МПа.
Максимальная температура рабочей среды: +150°С.
Температура окружающей среды: от -15 до +40 °С; для воды +1 до +40 °С.
Габаритные размеры
| DN | PN | L | H | Н1 | V | D | D1 | D2 | nхød | Масса, кг |
| 50 | 10 | 150 | 189 | 269 | 160 | 160 | 125 | 99 | 4х18 | 8 |
| 16 | ||||||||||
| 80 | 10 | 180 | 235 | 333 | 200 | 195 | 160 | 132 | 8х18 | 12,5 |
| 16 | ||||||||||
| 100 | 10 | 190 | 263 | 371 | 200 | 215 | 180 | 156 | 8х18 | 16 |
| 16 |
НОРМЫ И СТАНДАРТЫ
производство в соответсвии ГОСТ 5762;
строительная длина в соответствии ГОСТ 3706;
фланцевое соединение согласно ГОСТ 33259;
процедуры испытаний соответствуют ГОСТ 33257.
